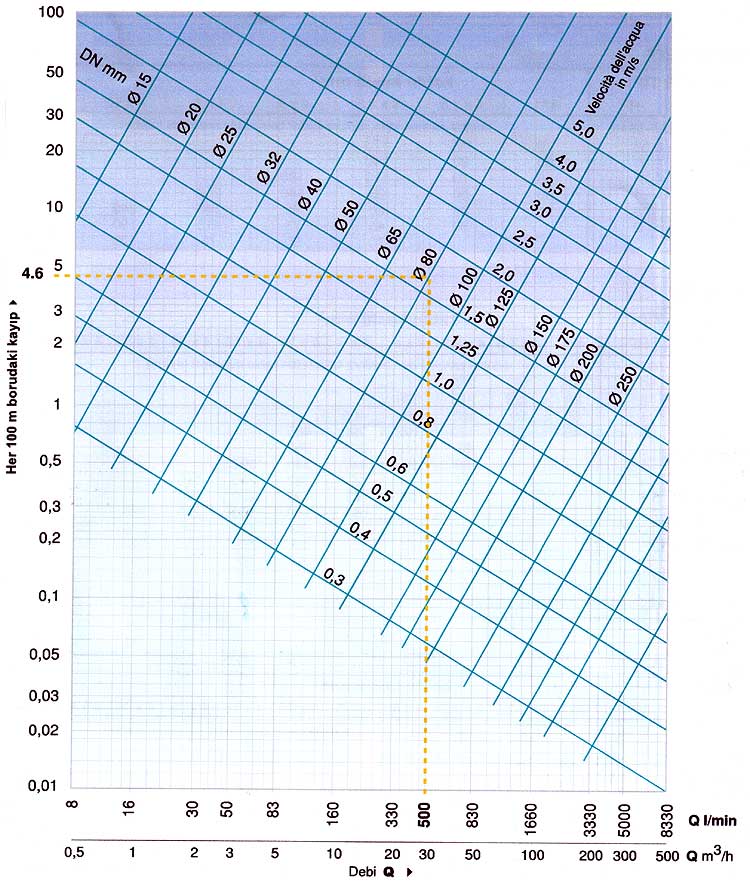

                                    SÜRTÜNME KAYIP CETVELİ

Kat değerleri, soğuk su ve sıvılar içindir. Yeni demir boru için : 0,8, eski borular için : 1,25 oranında kayıp hesaplanmalıdır.

ÖRNEK : Debi Q = 500l/dak yeni demir boru çapı 80mm, uzunluk 50m
Yatay eksende akış oranını bulun, dikey olarak DN 80 mm kesişmesini takip edin, dikey eksenden sürtünme kaybını bulun.

H = 4,6m her 100m boru
H = 4,6 x 0,8 = 3,68m/100 ( demir boru )
Gerçek degerlerde formüle uygulayalım.
H= 3,68 x 50:100 = 1,84 m ( 50m boru için )
Akış hızı,kesişmenin noktasını bulmak için hesaplanır, değerler 1,5 - 2 m/ saniyesiyle eğimli çizgilerin arasında kurulur.
C : Yaklaşık, 1,7 metre/saniye
